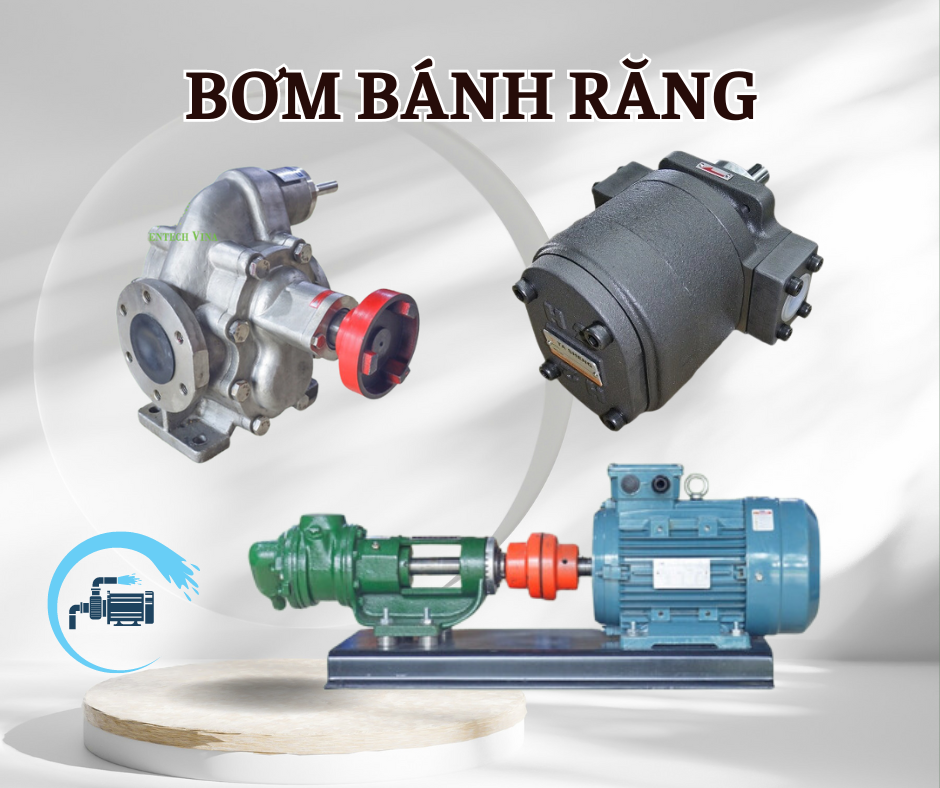

Bơm bánh răng- Thiết bị cần thiết trong công nghiệp

Thứ Hai, 27/05/2024

Phạm Đình Thủy

Nội dung:

Bơm bánh răng là gì?

Cấy tạo của bơm bánh răng.

Nguyên lý hoạt động bơm bánh răng.

Ứng dụng của bơm bánh răng.

1. Bơm bánh răng là gì?

Bơm bánh răng là một loại máy bơm thủy lực được sử dụng để chuyển đổi năng lượng cơ học thành năng lượng áp lực. Chúng thường được sử dụng để bơm chất lỏng hoặc dầu trong các ứng dụng công nghiệp và hộ gia đình. Bơm bánh răng hoạt động dựa trên cơ chế làm việc của cặp bánh răng chủ động và bánh răng bị động.

2. Cấu tạo của bơm bánh răng.

Giống như tên gọi của chúng, bơm bánh răng có thiết kế một mạng lưới rất nhiều các bánh răng, nhằm hút chất lỏng một cách nhanh chóng và an toàn nhất. Các bánh răng được chế tạo với nhiều hình dạng khác nhau như: chữ V, xoắn ốc, răng thẳng và hình nón.

Cấu tạo bơm bánh răng gồm có các bộ phận như sau:

Trục bơm: đây là thành phần quan trọng, đóng vai trò cố định hoạt động của máy bơm.

Thân bơm: Thân bơm được chế tạo với khả năng chịu lực và có độ bền cao nhờ chế tạo từ gang đúc và thép không gỉ.

Bánh răng chủ động, bánh răng bị động: Đây là bộ phận tạo ra chuyển động cho máy. Cặp bánh răng có kích thước khác nhau, đặc lệch tâm với nhau, quay cùng chiều khi hoạt động và cùng xoay quanh trục bơm.

Cổng hút, cổng xả: Như một số loại bơm khác, 2 cổng này có nhiệm vụ hút và xả chất bơm.

Van giảm áp: Trong trường hợp bơm quá tải hoặc lưu lượng bơm quá lớn khi nguồn điện bơm yếu, van giảm áp giúp bảo vệ máy bơm được an toàn khi sử dụng.

Phớt làm kín: Có 2 loại là phớt tết và phớt cơ khí, chúng đều đóng vai trò làm kín hệ thống khi máy bơm hoạt động. Trách bị ảnh hưởng bởi các tác nhân bên ngoài.

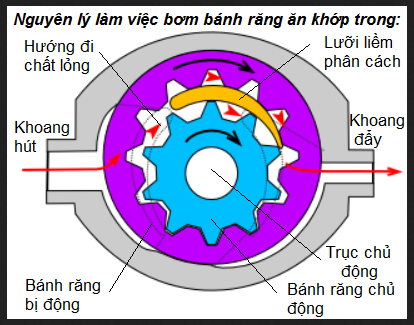

3. Nguyên lý hoạt động của bơm bánh răng.

Bơm bánh răng hoạt động theo nguyên lý dẫn nén chất lỏng, bao gồm quá trình đẩy chất lỏng và quá trình hút chất lỏng. Để hiểu rõ hơn về nguyên lý hoạt động bơm bánh răng cùng tìm hiểu quy trình hoạt động của bơm bánh răng dưới đây:

Bánh răng chủ động được kết nối với trục máy bơm quay, khi bánh răng chủ động quay kéo theo bánh răng bị động quay theo.

Khi hai bánh răng quay tạo ra sự chênh lệch áp suất từ đó chất bơm được hút vào khoang hút. Đây là quá trình hút chất lỏng trong nguyên lý hoạt động bơm bánh răng.

Men theo các rảnh răng, chất bơm được vận chuyển từ khoang hút đến khoang đẩy theo vòng vỏ bơm

Tại khoang đẩy có sự chênh lệch áp suất từ đó chất bơm được đẩy ra ngoài. Đây là quá trình đẩy chất bơm trong nguyên lý bơm bánh răng.

Kết thúc chu trình hút đẩy chất bơm

Các chu trình tiếp theo tương tự cho đến khi máy bơm ngừng hoạt động.

Như vậy quy trình nguyên lý hoạt động bơm bánh răng kết thúc.

Lưu ý:

Trong nguyên lý bơm bánh răng khoang hút và khoang đẩy được xem là khép kín, được ngăn cách bởi những mặc tiếp xúc của các bánh răng và lưới chắn.

Theo nguyên lý hoạt động bơm bánh răng, áp suất bơm bánh răng phụ thuộc vào tải, tuy nhiên trên thực tế khoang hút và khoang đẩy không thật sự kín mà chất lỏng vẫn có khả năng rò rỉ qua lại vì vậy áp suất chất lỏng còn phụ thuộc vào nhiều yếu tố khác.

Trong thực tế bơm không thể nào hoàn toàn kín do khả năng chế tạo hoặc nhiều trường hợp người ta phải cố ý tạo ra sự thoát lưu lượng nào đó thì áp suất không phải thuần túy chỉ tăng theo tải.

Để hạn chế áp suất làm việc của bơm, các hãng máy bơm bánh răng thường thiết kế thêm một van an toàn trên đường ống đẩy. Van này có tác dụng giảm áp suất, đẩy chất lỏng trở về bể hút nếu áp suất quá cao hoặc đường ống đẩy bị tắc.

Việc sử dụng bơm bánh răng không đúng công suất sẽ gây tiếng ồn lớn, khó chịu cho người xung quanh và nhanh hư hỏng máy. Khuyến cáo của nhà sản xuất là nên dùng bơm bánh răng đúng công suất để giảm tiếng ồn và kéo dài tuổi thọ máy.

Theo nguyên lý bơm bánh răng, bánh răng chủ động và bánh răng bị động luôn đặt lệch tâm và quay cùng chiều trong stato.

Đặc biệt bơm bánh răng ăn khớp trong có giá thành cao hơn các loại bơm bánh răng ăn khớp ngoài vì cấu tạo phức tạp, khó chế tạo. Tuy nhiên, khi vệ sinh, bảo trì, bảo dưỡng, cấu tạo máy bơm ăn khớp ngàoi ăn khớp ngoài đơn giản hơn máy bơm bánh răng ăn khớp trong.

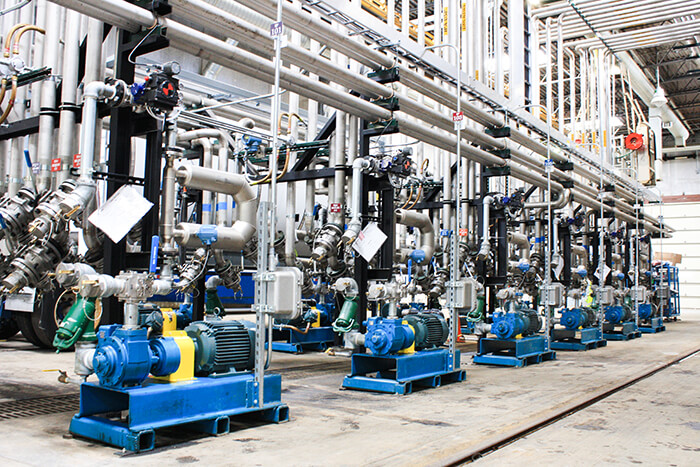

4. Ứng dụng.
